概概述

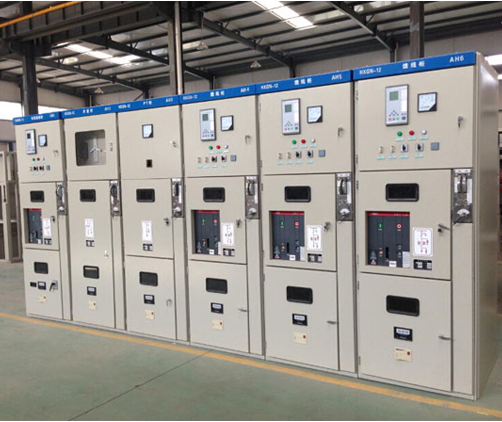

HXGN-12（F、R）型单元式环网开关柜，操作方式可采用手动、电动方式或电动、手动双重操作方式以适应在控制室内进行远距离操作控制，符合城乡电网建设改造的要求。适合于工厂、高层建筑、住宅区等场所的配电系统，环网供电或双电源辐射供电系统，起接受、分配和保护作用，亦适用于装入箱式变电站中。产品性能指标符合IEC298、IEC420和GB3906标准的要求。
功能特点
开关柜骨架采用国内外先进技术的型材拼装而成，整体机构牢固。柜与柜之间有金属隔板，母线室之间有绝缘套管，确保每个供电单元的安全运行。门和终端封板采用静电粉末喷塑，具有更强的防腐能力。柜体体积小，占地面积少，结构紧凑，安全可靠。
使用环境
海拔高度(m) 不超过1000m
最高温度(ºC) ＋40
最低温度(ºC) -10
最大相对湿度月平均(＋25ºC) 90%
最大相对湿度日平均 95%
抗震能力 不超过8度
最大温差(ºC) 25
没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
技术参数
| 名 称 | 单 位 | 负荷开关单元F | 负荷开关-熔断器组合电器单元F.R | 断路器单元V |
| 额定电压 | kV | 12 | ||
| 额定频率 | Hz | 50 | ||
| 额定电流 | A | 630 | 125 | 1250 |
| 额定工频耐受电压(1min) | kV | 42 /48 | ||
| 额定雷电冲击耐受电压(峰值) | kV | 75/85 | ||
| 额定闭环开断电流 | A | 630 | ||
| 额定有功负载开断电流 | A | 630 | ||
| 额定电缆充电开断电流 | A | 10 | ||
| 额定短路开断电流 | kA | 31.5 | 31.5 | |
| 额定短路关合电流(峰值) | kA | 50 | 80 | 80 |
| 额定转移电流 | A | 1700 | ||
| 额定峰值耐受电流（主回路/接地装置/接地回路） | kA | 50/50/43.5 | 80/50/43.5 | |
| 额定短时耐受电流 | kA | 20/20/17.4 | 31.5/20/17.4 | |
| 额定短路持续时间 | S | 4/4/2 | 4/4/2 | |
| 接地故障电流 | A | 5 | ||
| 接地故障电缆充电电流 | A | 17.3 | ||
| 外壳防护等级 | IP4X | |||
| 气体年泄漏率 | 年 | ≤0.1%/年 | ||
| 开关柜宽度 | mm | 375 | 375 | 800 |
